자동차·전자 부품을 만드는 제조 현장에서 FMEA와 관리계획서(CP, Control Plan)는 흔히 ‘품질의 설계도’라고 불립니다. 그런데 이 설계도가 수십, 수백 개의 엑셀 파일로 흩어져 있다면 어떻게 될까요? 반제품 하나의 공정이 바뀔 때마다 그 반제품이 들어가는 완제품 문서를 일일이 찾아 고쳐야 하고, FMEA와 CP의 공정 단계가 어긋나는 일도 생깁니다.

우리비엔씨는 2018년 한국몰렉스(유)와 함께 BOM(공정 흐름)을 기준으로 FMEA·CP·각종 표준서를 제정·개정·수정·열람까지 하나의 시스템에서 관리하는 표준문서 관리시스템을 구축했습니다. 이 시스템은 2026년 현재까지 현업에서 안정적으로 운영되고 있으며, 유지보수 계약을 통해 지금도 기능 개선과 기술 지원을 이어가고 있습니다.

프로젝트 개요

구분	내용
고객사	한국몰렉스(유)
프로젝트명	표준문서(FMEA, CP 등) 제정/개정/수정/열람 관리시스템 구축
개발 착수	2018년
운영 현황	2026년 현재 운영 중, 유지보수 계약으로 지속 관리
시스템 형태	C/S 방식 윈도우 응용프로그램 (Setup 설치파일 배포)
주요 범위	업무분석·설계, BOM 관리/열람, 표준문서 관리, 표준서 생성·출력, 기준정보, 사용자 권한·보안
수행사	우리비엔씨

왜 표준문서 관리시스템이 필요했을까

IATF 16949 같은 자동차 품질경영 체계에서는 FMEA와 관리계획서가 서로 일관되게 유지되어야 하고, 누가 언제 무엇을 바꿨는지가 추적 가능해야 합니다. 문서가 파일 단위로 관리되는 환경에서는 아래와 같은 어려움이 반복되기 쉽습니다.

• 하나의 반제품이 여러 완제품에 쓰이는 구조라, 공정이 바뀌면 영향받는 문서를 사람이 직접 찾아야 함
• FMEA에서 공정 단계를 추가했는데 CP에는 반영되지 않는 불일치 발생
• 개정번호와 변경 이력을 수기로 관리하다 보니 최신본이 무엇인지 헷갈림
• 검사표준서, 작업표준서 등 파생 문서를 매번 따로 작성해야 하는 반복 업무
• 심사나 고객 감사 때 표준문서 관리대장을 정리하는 데 많은 시간이 소요

그래서 이 프로젝트의 출발점은 “문서를 잘 저장하는 시스템”이 아니라 “문서가 제품과 공정에 붙어서 함께 움직이는 시스템”이었습니다.

BOM을 문서의 뼈대로 삼다

공정 흐름을 한 화면에 그리는 BOM 관리

BOM 관리 화면은 원부자재가 외주생산(Supplier) 공정을 거쳐 내부생산(In-process) 공정으로 이어지는 흐름을 가로축 공정 단계와 라인으로 보여줍니다. 스탬핑(SST/MST), 일반사출(SMD/MMD), 조립(SAS), Inner Cut(MIC), 포장(MPK) 같은 공정 단계를 따라 원부자재 → 반제품 → 완제품이 어떻게 이어지는지 Gantt 차트처럼 직관적으로 확인할 수 있습니다.

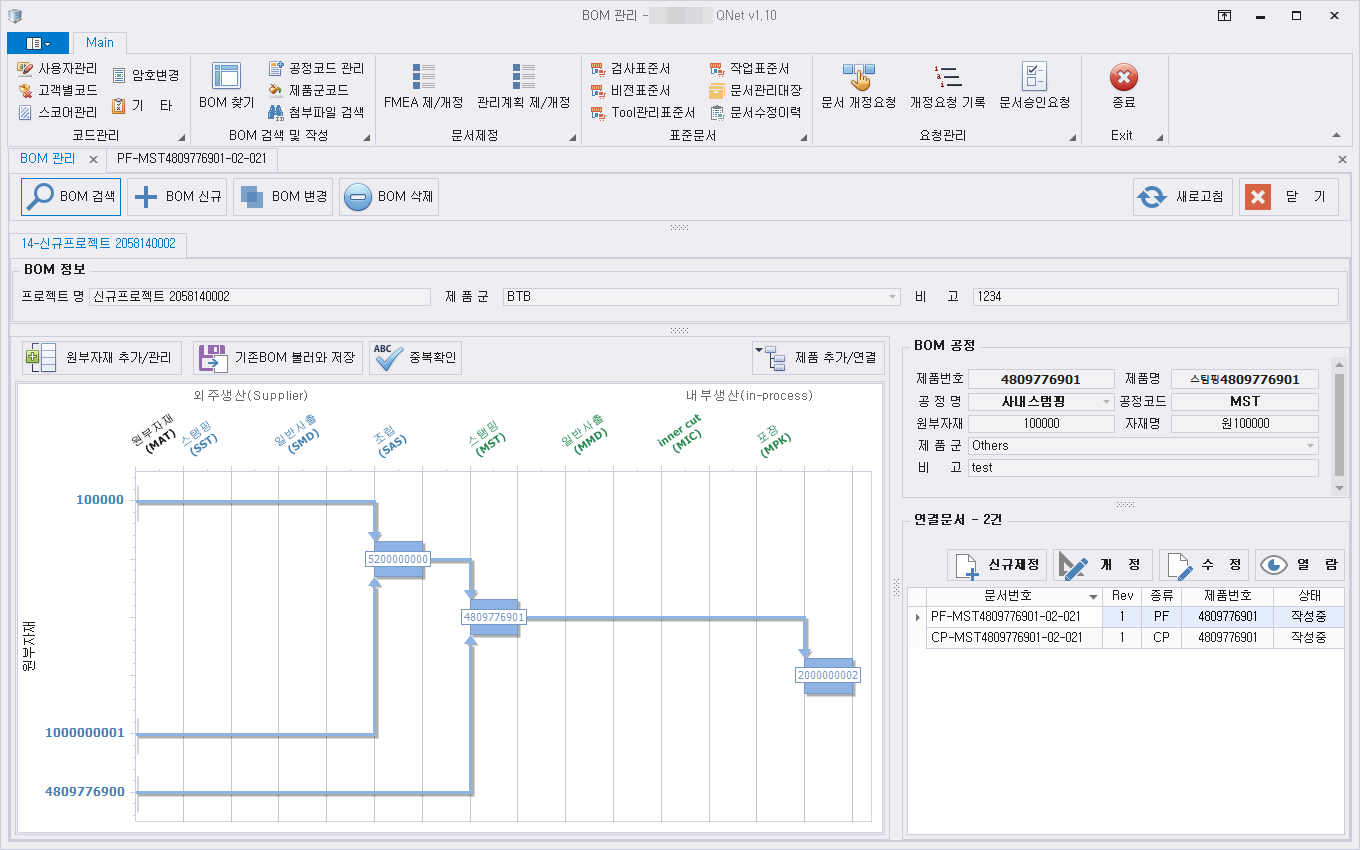

▲ BOM 관리 화면. 좌측은 공정 흐름도, 우측은 선택한 공정의 정보와 연결된 FMEA·CP 문서 목록입니다.

• 원부자재별·공정별 프로세스 흐름 제정 및 개정
• Descript-xion, Product Family(제품군) 등록
• 행 추가 / 행 삽입 / 행 삭제, 기존 BOM 불러와 저장, 중복 확인
• 공정을 클릭하면 우측에 연결 문서가 표시되고, 그 자리에서 신규제정·개정·수정·열람 가능

반제품 하나를 고치면 전체에 반영

가장 공을 들인 부분입니다. BOM을 단위로 설계했기 때문에 하나의 반제품이 개정되면 그 반제품을 사용하는 모든 완제품 흐름에 자동으로 반영됩니다. 같은 수정을 여러 번 반복할 필요가 없고, “이 문서도 고쳤어야 했는데” 하는 누락도 구조적으로 줄어듭니다.

BOM 열람: 찾고, 따라가고, 바로 연다

• 제품 검색 후 조회한 반제품에 엮여 있는 모든 완제품을 연결 표시
• 표, 라인, Gantt 차트를 활용한 직관적인 열람 UI
• 화면 위에서 마우스로 표준문서를 선택해 바로 열람

FMEA와 CP가 한 몸처럼 움직이도록

FMEA 작성 화면은 Structure Analysis(구조 분석) → Functional Analysis(기능 분석) → Failure Effects(고장 영향) 순서로 열이 구성되어 있습니다. AIAG-VDA FMEA 핸드북의 단계별 분석 흐름에 맞춘 구성이라, 품질 담당자가 익숙한 방식 그대로 작성할 수 있습니다.

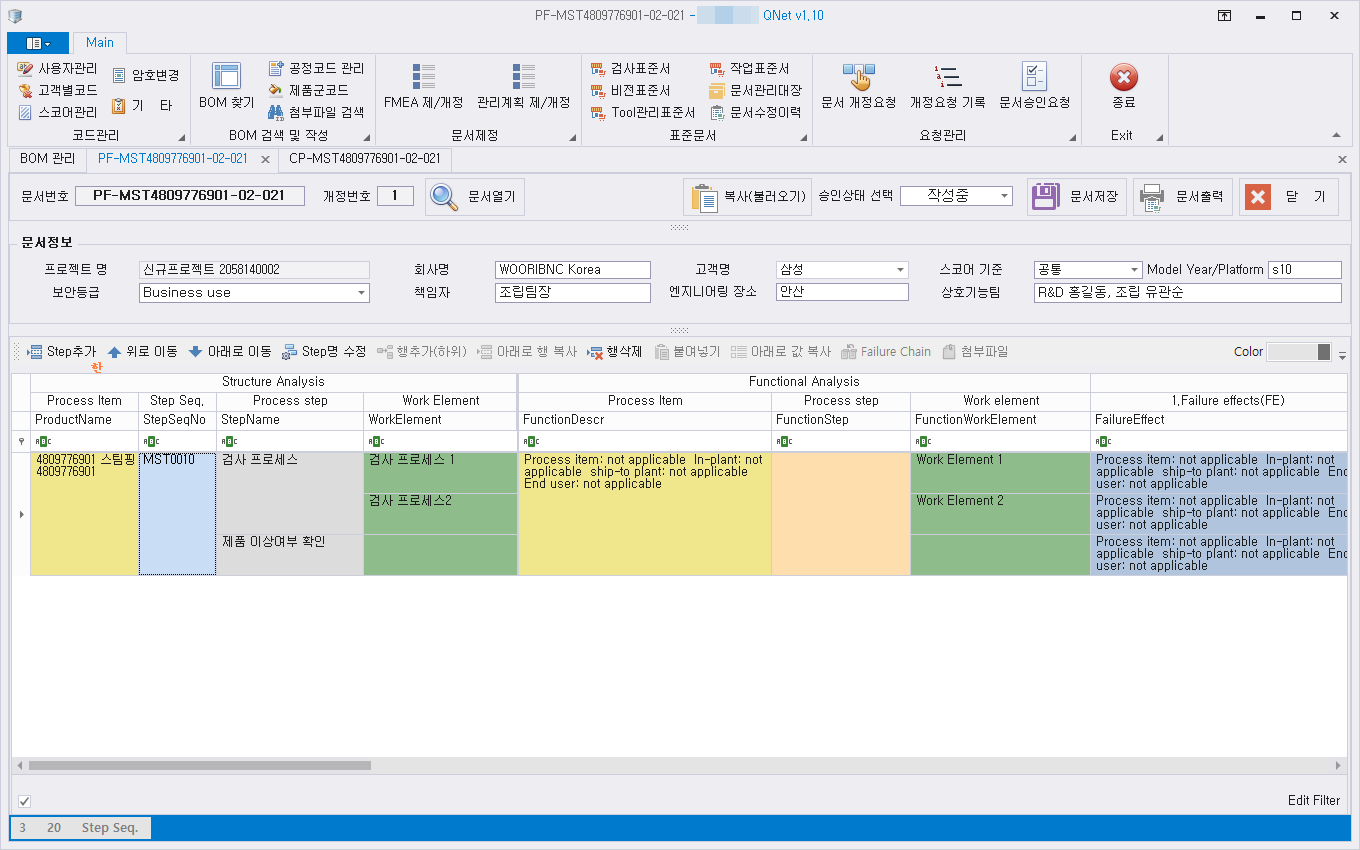

▲ FMEA 문서작성 화면. Step 추가, 위/아래 이동, 행 삭제, 아래로 값 복사, Failure Chain 등의 편집 도구를 제공합니다.

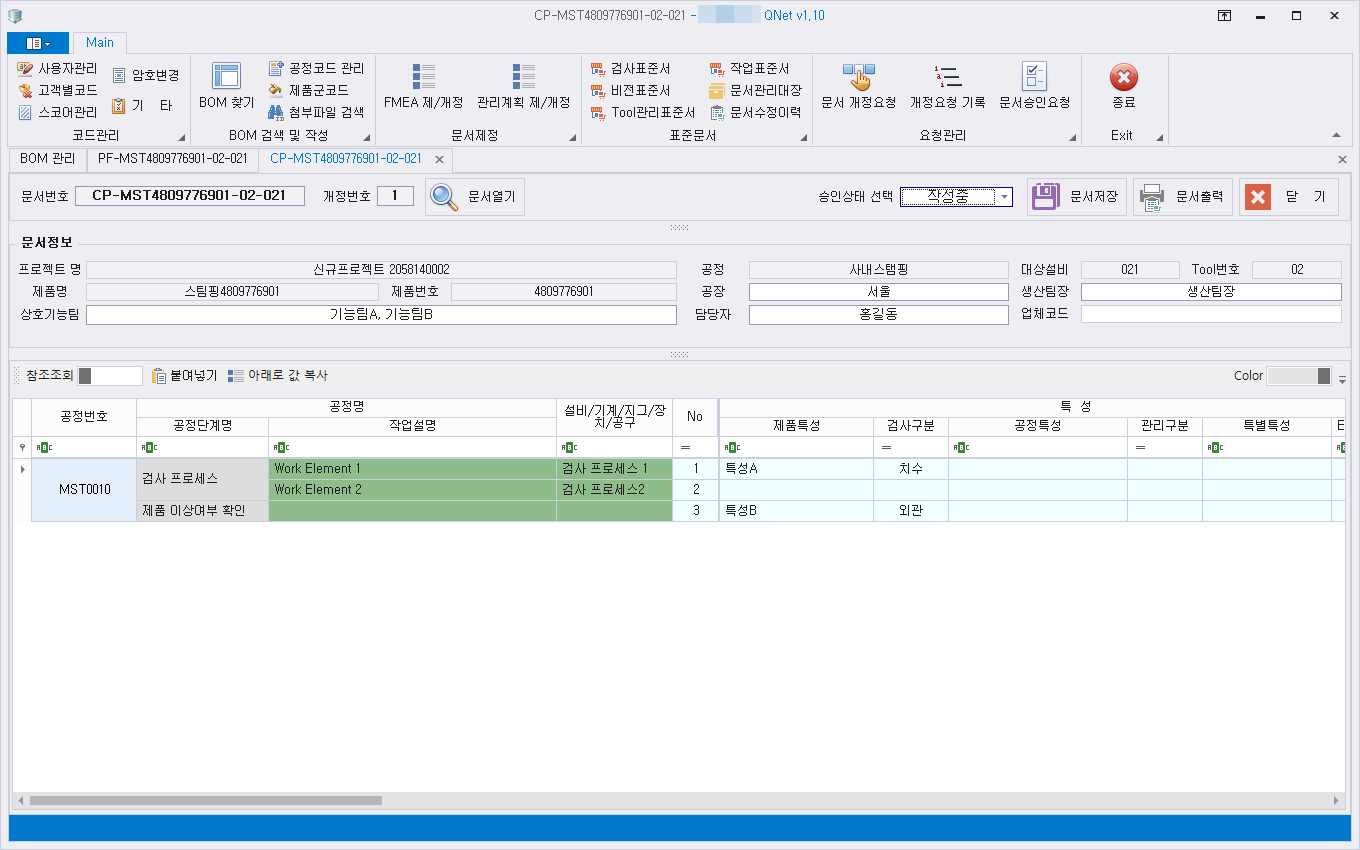

▲ CP(관리계획서) 작성 화면. FMEA와 같은 공정번호·공정단계를 기준으로 제품특성, 검사구분, 공정특성, 특별특성을 관리합니다.

• STEP 연동 편집: FMEA와 CP 간 생성 기준·규칙에 따라 공정단계별 행 추가·삽입·삭제가 함께 처리
• 연관 공정 설정 및 Filter: FMEA에서 연관 공정을 지정하고 필요한 공정만 걸러 보기
• 평가 기준 코드화: SEV(심각도), OCC(발생도), DET(검출도) Scoring 기준을 기준정보로 관리
• 엑셀 같은 편집감: 열 단위 복사·붙여넣기, 아래로 값 복사 기능
• TQCP 자동 생성: 작성된 CP를 기반으로 TQCP 문서를 자동 생성

제정 · 개정 · 수정 · 열람, 문서의 전 생애를 관리

단계	시스템에서 처리하는 일
제정	문서번호 체계에 따라 신규 문서 생성. 예) PF-MST4809776901-02-021 처럼 문서종류, 공정코드, 제품번호, Tool번호, 설비가 번호에 담김
개정	문서별 개정번호 자동 생성, 문서 개정요청 → 개정요청 기록 → 승인요청으로 이어지는 절차 관리
수정	중요 문서 수정 시 변경 History 자동 기록, 문서수정이력 조회
열람	각종 표준문서 검색·조회, BOM 화면에서 바로 열람, 사용자 권한에 따른 접근 제어

문서 기본정보와 표준문서 관리대장도 시스템이 함께 관리합니다. 제품에 종속된 문서뿐 아니라 DFMEA, 작업지도서, 도금약품표준서처럼 제품과 독립적으로 관리되는 문서도 같은 틀 안에서 다룰 수 있고, 관리표준문서 연결 기능으로 문서 간 참조 관계도 유지됩니다.

자동으로 만들어지는 표준서와 출력물

FMEA와 CP에 입력된 정보는 현장에서 쓰는 표준서로 이어집니다. 같은 내용을 여러 양식에 다시 옮겨 적는 일이 사라진 것이 현업에서 체감하는 가장 큰 변화입니다.

• Vision 표준서 생성 및 출력
• 검사표준서 생성 및 출력
• 작업표준서 생성 및 출력
• 표준문서 관리대장 출력
• Revision History(개정 이력) 관리

기준정보와 보안

현장의 규칙이 바뀌어도 프로그램을 고치지 않고 대응할 수 있도록, 주요 기준은 코드로 관리하게 했습니다.

• 기준정보(코드): 스탬핑, 공정단계, 제품별 필수 Contents(기술문서), FMEA Scoring 기준(SEV·OCC·DET), Product Family, MC/Tool, 부서, 기타 코드
• 사용자 관리 및 권한별 보안 설정
• 화면 해상도·창 크기 조절 기능

개발 환경

항목	내용
개발 언어/도구	C# (WinForm), Visual Studio 2022
프레임워크	.NET Framework 4.6 이상
UI 컴포넌트	DevExpress 25.2 상용 컴포넌트
데이터베이스	고객사 SQL Server
배포	고객사 배포시스템 활용, Setup 설치파일 제공

웹이 아닌 C/S 방식을 택한 이유는 분명했습니다. FMEA와 CP는 한 화면에 수십 개의 열과 긴 텍스트가 들어가는 문서라, 품질 담당자에게는 엑셀처럼 빠르게 복사하고 붙여넣고 행을 옮기는 조작감이 무엇보다 중요했기 때문입니다.

2018년부터 지금까지, 오래 함께한다는 것

돌이켜보면 초기 설계에서 가장 오래 고민한 것은 화면 디자인이 아니었습니다. “이 문서는 어느 공정에, 어느 반제품에 붙어야 하는가”, 그리고 “FMEA의 한 줄이 바뀌면 CP의 어느 줄이 따라 바뀌어야 하는가”를 정리하는 일이었습니다. 이 규칙을 제대로 세워 두었기에 이후 기능이 늘어나도 구조가 흔들리지 않았다고 생각합니다.

시스템은 오픈하는 날이 끝이 아니라 시작입니다. 운영 중에 현업에서 나온 요청을 반영하고, 개발 환경을 최신 버전으로 옮기고, 문제가 생기면 바로 대응하는 과정이 쌓여 지금의 시스템이 되었습니다. 한국몰렉스(유)와 유지보수 계약으로 관계를 이어가고 있다는 사실이, 저희로서는 어떤 소개 문구보다 값진 평가라고 여기고 있습니다.

자주 묻는 질문 (FAQ)

Q. FMEA·CP 연동 관리시스템은 무엇을 해결해 주나요?

FMEA와 관리계획서(CP)의 공정 단계를 하나의 기준으로 묶어, 한쪽에서 공정을 추가·삭제하면 다른 쪽에도 함께 반영되도록 합니다. 두 문서 간 불일치를 줄이고, 개정번호와 변경 이력을 자동으로 남겨 심사 대응을 쉽게 합니다.

Q. 반제품이 여러 완제품에 쓰이는 경우에도 관리가 되나요?

네. BOM 단위로 설계되어 반제품 하나를 개정하면 그 반제품이 연결된 모든 완제품 흐름에 자동으로 반영됩니다. 조회 화면에서 해당 반제품에 엮인 완제품 목록도 한 번에 확인할 수 있습니다.

Q. 기존에 엑셀로 작성한 FMEA 문서는 어떻게 옮기나요?

열 단위 복사·붙여넣기, 기존 문서 불러오기 기능을 활용해 옮길 수 있습니다. 문서 양이 많은 경우 일괄 이관 방식은 프로젝트 진행 시 문서 구조를 보고 함께 정합니다.

Q. 우리 회사 문서 양식과 번호 체계에 맞춰 개발할 수 있나요?

우리비엔씨는 업무 분석부터 시작하는 맞춤형 개발을 합니다. 문서번호 체계, 공정 코드, 평가 기준, 출력 양식을 고객사 기준에 맞춰 설계하며, 이 사례에서도 한국몰렉스(유)의 규칙을 그대로 시스템에 반영했습니다.

Q. 품질문서 말고 다른 업무 프로그램도 개발하나요?

네. 우리비엔씨는 2011년부터 고객사의 업무를 분석해 맞춤형으로 만드는 업무 프로그램 개발을 해 왔습니다. 생산관리, 자재·재고, 설비, 영업·주문 관리처럼 회사마다 방식이 다른 업무도 이 사례와 같이 업무 분석부터 설계, 개발, 유지보수까지 함께 진행합니다.

Q. 구축 이후 유지보수도 가능한가요?

가능합니다. 이 시스템은 2018년 개발 착수 이후 2026년 현재까지 유지보수 계약을 통해 기능 개선과 기술 지원을 이어가고 있습니다.

마치며

품질 문서는 한 번 만들고 끝나는 문서가 아니라, 제품과 공정이 바뀔 때마다 살아 움직여야 하는 문서입니다. FMEA, CP, 각종 표준서를 파일 더미가 아닌 ‘연결된 정보’로 관리하고 싶으시다면, 제조 현장의 흐름을 이해하는 우리비엔씨와 먼저 이야기를 나눠 보세요.

우리비엔씨는 이처럼 현장의 업무 규칙을 분석해 프로그램으로 옮기는 업무용 프로그램 개발을 해 왔습니다. 품질문서뿐 아니라 생산·자재·설비·영업 등 회사마다 다른 업무도 같은 방식으로 맞춤 개발할 수 있습니다.
